李鷗1，2  彭旭民1,2
 (1  中鐵大橋局武漢橋梁科學研究院有限公司，湖北  武漢  430034；
2  橋梁結構安全與健康湖北省重點實驗室，湖北  武漢  430034）

    摘  要：鄂東長江公路大橋為主跨926m的雙塔雙索面混合梁斜拉橋，具有拉索長、塔柱高、結構柔等特點，幾何非線性十分明顯。為了分析幾何非線性對大跨度斜拉橋的活載效應的影響程度，本文在對鄂東大橋的活載效應在有限元理論計算的基礎上,結合實橋靜載試驗測試結果，進行對比分析。試驗結果表明，活載的非線性計算結果更加符合大跨度斜拉橋的實際響應，線性計算結果誤差較大。

    關鍵詞：斜拉橋；大跨；活載；幾何非線性；靜載試驗
中圖類分號：                               文獻標識碼：

    1  前言
    大跨度斜拉橋作為高次超靜定柔性結構，幾何非線性是其重要受力特點[1]。隨著材料和建造技術的迅速發展，斜拉橋跨度不斷被刷新，特別是21世紀以來千米級斜拉橋的出現，使得其結構整體剛度迅速降低，幾何非線性對活載效應的影響也越來越大。
    國內一些文獻在這方面也進行了理論分析和探索。文獻[2]和文獻[3]分別針對主跨為480m和730m的斜拉橋，分析了構件剛度及荷載等因素對其活載非線性的影響；文獻[4]～文獻[8]對主跨超過千米的斜拉橋分別采用線性理論、線性二階理論和非線性理論,分析幾何非線性對超大跨度斜拉橋活載效應的影響。這些文獻從理論分析上對大跨度斜拉橋的活載非線性效應進行了分析，結果表明，若采用基于影響線的線性疊加理論計算大跨度斜拉橋的活載效應，將產生較大偏差。
    本文通過理論分析和實橋試驗相結合的方式，根據鄂東大橋試驗加載的實測結果，分析驗證了大跨度斜拉的幾何非線性對其活載效應的影響程度。

    2  橋梁概況
    湖北鄂東長江公路大橋（以下簡稱鄂東大橋）為九跨連續半飄浮體系的雙塔雙索面混合粱斜拉橋，其跨徑布置為（3×67.5＋72.5＋926.0＋72.5＋3×67.5）m。主梁為分離式雙箱PK斷面，中跨為鋼箱梁，邊跨為混凝土箱梁。箱梁全寬（含風嘴）38.0m，橋面寬33.0m（不含布索區）。南索塔總高236.5m，北塔索塔總高242.5m。最長斜拉索495.4m。汽車活載為公路I級雙向6車道（按8車道計算），設計行車速度100km/h。
    鄂東大橋于2010年9月竣工，正式通車前進行了成橋荷載試驗。

    3  理論計算
    3.1 計算模型

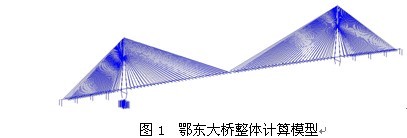

    本文采用MIDAS/Civil軟件對于鄂東大橋的活載效應進行計算分析，有限元計算模型見圖1。橋墩、塔柱和主梁用空間梁單元模擬，斜拉索用桁架單元（線性計算時）模擬或懸鏈線索單元（非線性計算時）模擬。鄂東大橋為連續半飄浮體系，根據實橋的支座設置情況，計算模型的邊界約束情況如下：①主梁：與過渡墩、輔助墩均為縱向活動，豎向約束；過渡墩和索塔約束橫向位移。②索塔塔底和基礎采用固結。

    對于幾何非線性問題，采用影響線進行活載線性疊加的方法在理論上不再適用，需要反復迭代橋梁結構在恒載+活載作用下的線形和內力狀態,求解出真實的影響區和最不利加載位置[9]，如此求解非線性影響區的計算工作量非常大。大跨斜拉橋活載影響線的線性計算結果與非線性計算結果相比，影響線的形狀相似，影響線峰值大小不同，但是峰值的位置變化不大，用線性最不利位置來進行活載非線性加載，對計算結果未產生明顯影響[2，4]。因此，可根據恒載受力狀態下的影響線計算結果，來確定非線性計算的最不利活載加載位置，然后把靜活載作為外荷載，進行幾何非線性分析，得出活載非線性效應。
    鄂東大橋活載效應的幾何非線性主要從以下幾個方面考慮：（1）斜拉索垂度效應：斜拉索較長，自重作用下的垂度大，采用索單元模擬計算，進行垂度和彈模修正；（2）結構大變形效應；（3）梁柱效應：塔柱和主梁承受很大的軸力，且塔柱較高、主梁較長，梁柱效應使得梁、塔彎矩放大；（4）結構恒載初始內力，建立成橋恒載內力狀態，以此作為活載計算的初始狀態。
    3.2 活載效應計算結果
  （1）活載位移和內力極值

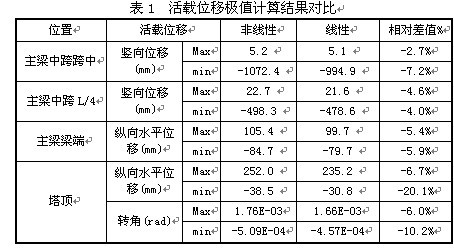

    活載的位移極值和內力極值計算結果分別見表1和表2。對于表1的截面位置，與活載位移的非線性計算結果相比，線性計算結果偏小-20.1%～-2.7%。主梁中跨跨中向下?lián)隙染€性計算結果的相對差值為-7.2%，主梁梁端向江測水平位移的相對差值為-5.9%，塔頂向江測水平位移的相對差值為-6.7%，塔頂向岸測水平位移的相對差值為-20.1%。

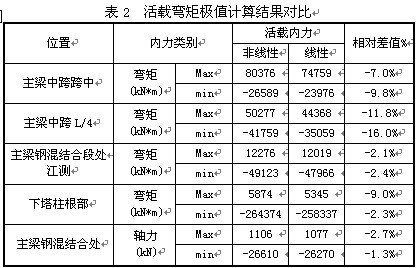

    對于表2的截面位置，與非線性計算結果相比，活載內力的線性計算結果偏小-16.0%～-1.3%。主梁中跨跨中負彎矩線性計算結果的相對差值為-9.8%，主梁中跨L/4處負彎矩的相對差值為-16.0%，下塔柱根部正彎矩的相對差值為-9.0%。

  （2）活載索力變化值

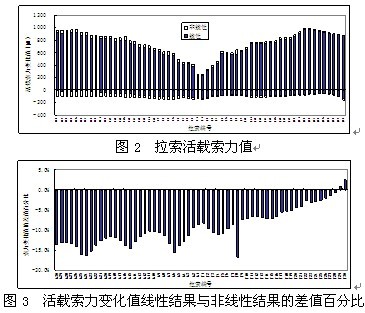

    斜拉索的活載索力值計算結果見圖2，活載引起索力變化值的線性與非線性計算結果的相對差值見圖3。除中跨跨中附近的J29和J30兩根拉索外，其他拉索活載索力的非線性結算值均大于線性計算值。從圖4可以看出，對于邊跨的A1～A30號拉索，索力線性計算結果的相對差值介于-16.3%～-8.7%之間；對于中跨的J1～J28號拉索，索力線性計算結果的相對差值介于-16.8%～-0.6%之間,對跨中附近的J29和J30兩根拉索，線性索力的相對差值為分別為0.7%、2.5%。

    4  靜載試驗
    橋梁靜載試驗是通過測試橋梁結構在靜力試驗荷載作用下各控制部位的應力及結構變形，并與理論計算值進行分析比對，從而確定橋梁結構實際工作狀態與設計期望值是否相符，它是檢驗設計理論、橋梁性能和工作狀態（如結構的強度、剛度）最直接有效的辦法。鄂東大橋的成橋靜載試驗控制荷載為設計標準活荷載產生的某工況下的最不利效應值[10]，試驗荷載大小根據等效換算而得。
    針對鄂東大橋的結構特點，在試驗開始前，根據活載內力和位移包絡圖（均考慮幾何非線性），先確定出橋梁結構內力和位移最不利位置或截面，然后針對各試驗位置或截面，按照的影響線（考慮成橋恒載內力剛度）確定的縱橋向位置，再然后把設計靜活載施加在幾何非線性模型上，得出設計活載在控制截面的最不利效應，據此進行合理布荷（如加載方式和荷載大小等）。
    由于大跨度斜拉橋?qū)囟容^為敏感，且試驗荷載大、加載等級多，鄂東大橋靜載試驗選擇在環境溫度較為穩定的夜間時段進行。位移測試采用多點自動同步采集的、高精度的撓度測試儀和測量機器人TCA2003全站儀兩套測量儀器相互校核，應力測試采用多個測站同步自動采集，確保試驗數據的準確性和有效性。

    5  計算結果與試驗的對比分析
    5.1 位移

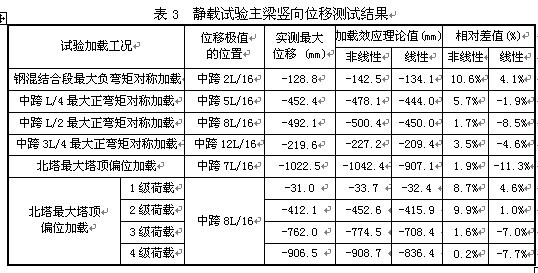

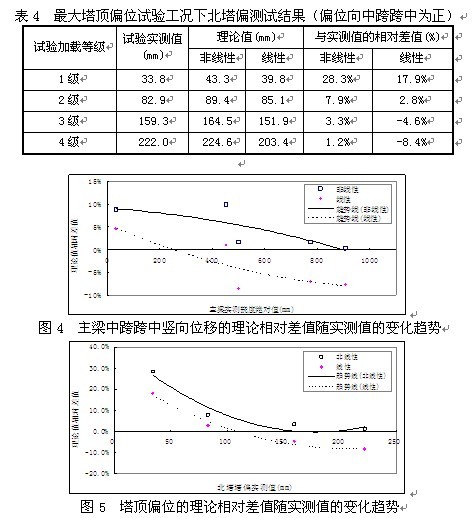

    鄂東大橋各靜載試驗工況下主梁豎向位移的測試結果見表3，表中的“相對差值”是指試驗加載效應的理論計算值與實測值之間的相對差值。主梁豎向位移理論值的相對誤差隨實測值大小的變化趨勢見圖4，塔頂偏位理論值的相對誤差隨實測值大小的變化趨勢見圖5。
    從表3和圖4可以看出：（1）與主梁豎向位移實測值相比，非線性理論值的差值在1.7%～10.6%之間，總體上略大于試驗實測值。對于北塔最大塔頂偏位加載工況，從第1級加載至第4級，隨著跨中豎向位移的增大，非線性相對差值從8.7%減小至0.2%，均為正偏差（大于實測值），總體上呈減小趨勢。（2）主梁豎向位移線性理論值的相對差值在4.6%～-11.3%之間。對于北塔最大塔頂偏位加載工況，隨著荷載等級的增大，線性相對差值從4.6%變化至-7.7%，相對差值從正向負變化，總體上呈放大趨勢。
    從表4和圖5可以看出，塔頂偏位理論值的相對差值也具有和主梁豎向位移相類似的變化趨勢：對于北塔最大塔頂偏位加載工況，隨著荷載等級的增大，塔頂偏位的非線性相對差值從28.3%減小至1.2%，均為正偏差；線性相對差值從17.9%變化至-8.4%，相對差值從正向負變化，呈放大趨勢。
    從鄂東大橋靜載試驗的位移總體測試結果來看，非線性理論值精確度較高，均大于實測值，對相同位移測點，其與實測值的相對差值會隨著荷載等級的增大而減小；而線性理論值存在較大誤差，對相同位移測點，與實測值的相對差值隨著荷載等級的增大從正往負方向呈放大趨勢，偏于不安全。

    5.2 應力

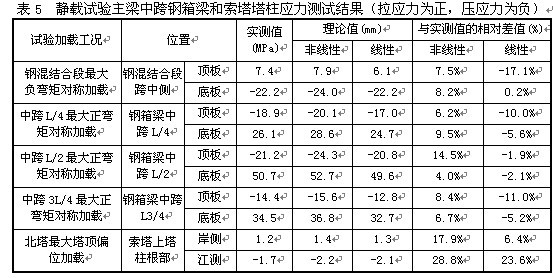

    主梁和索塔塔柱應力的靜載測試結果見表5。與鋼箱梁的應力實測值相比，非線性理論值的相對差值為4.0%～14.5%，大部分在10%以內，且均為正偏差；而線性理論值的相對差值為-17.1%～0.2%，大部分為負偏差（小于實測值）。索塔上塔柱為混凝土結構，應力實測值的數值較小，非線性理論值、線性理論值與實測值的相對偏差均為正偏差。

    5.3 索力

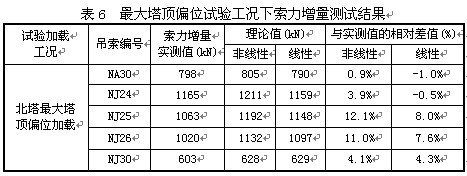

    最大塔偏試驗工況下，斜拉索索力的靜載試驗測試結果見表6，表中NA30為邊跨邊索，NJ30為中跨邊索。與斜拉索索力增量的實測值相比，非線性理論值的相對差值為0.9%～12.1%；線性理論值的相對差值為-1.0%和8.0%。

    6  結論
    根據鄂東大橋的活載效應理論計算和靜載試驗實測結果的對比分析，可以得出：
  （1）對于鄂東大橋這樣超大跨度的斜拉橋，與非線性計算結果相比，活載位移線性計算結果偏小-2.7%～-20.1%，活載內力的線性計算結果偏小-1.3%～-16.0%，活載索力的線性計算結果也總體偏小。
  （2）與靜載試驗的位移測試結果相比，位移非線性理論值均略大于試驗實測值，對相同位移測點，隨著荷載等級的增大，與實測值的相對差值會而減??；而線性理論值存在較大誤差，對相同位移測點，隨著荷載等級的增大，與實測值的相對差值從正往負方向呈放大趨勢。
  （3）與鋼箱梁應力測試結果相比，應力非線性理論值的相對差值大部分在10%以內，且均為正偏差（大于實測值）；而線性理論值的相對差值大部分為負偏差（小于實測值）。
  （4）根據靜載試驗測結果，對于鄂東長大橋這樣跨度等級的斜拉橋，活載效應的幾何非線性計算結果更符合結構實際響應，而線性計算結果誤差較大，且偏于不安全。

參考文獻:

[1]周上君. 斜拉橋非線性靜力分析[J]. 橋梁建設 , 1982，(4):11-21（Zhou Shangjun. Analysis of Statical Nonlinear Behaviour of Span Cable-stayed Bridge[J]. Bridge Construction, 1982(4)：11-21.in Chinese）
[2]潘家英，吳明亮，高路彬.大跨度斜拉橋活載非線性研究[J].土木工程學報,1993,26(1): 31-37（Pan Jiaying Wu Liangming Gao Lubin. Nonlinear Behaviour of Long Span Cable-Stayed Bridge Under Live Loading[J]. China Civil Engineering Journal,1993,26(1): 31-3.in Chinese）
[3]肖杰,吳定俊,蘆建濱.斜拉橋活載幾何非線性分析[J].交通科技,2007,(2):4-7.( Xiao Jie, Wu Dingjun, Lu Jianbin. Geometrical Nonlinear Analysis of Long Span Cable-stayed Bridge under Live Load. Transportation Science & Technology, 2007,(2):4-7.in Chinese)
[4]梁鵬,秦建國,袁衛軍.超大跨度斜拉橋活載幾何非線性分析[J].公路交通科技,2006，23(4)：60-63.( LIANG Peng,QIN Jian-guo,YUAN Wei-jun. Geometrical Nonlinear Analysis under Live Load for Super Long Span Cable-stayed Bridges[J]. Journal of Highway and Transportation Research and Development,2006，23(4)：60-63.in Chinese)
[5]張雪松,梁鵬,賈麗君,肖汝誠.非線性因素對超大跨度斜拉橋活載內力的影響[J].重慶交通學院學報. 2005，24(1):5-8. (ZHANG Xuesong, LIANG Peng, JIA Lijun, XIAO Rucheng. Influence of structural nonlinearities on Internal force of super-long span cable-stayed bridge under service stage[J]. Journal of Chongqing Jiaotong University. 2005，24(1):5-8.in Chinese)
[6]賈麗君，滕小竹，郭瑞，張雪松。肖汝誠.超大跨度斜拉橋非線性因素影響分析研究[J].世界橋梁，2006,（3）：35-37.( JIA Lijun; TENG Xiaozhu; GUO Rui; ZHANG Xuesong; XIAO Rucheng. Analysis and Study of Influence of Nonlinearities on Very Long Span Cable-Stayed Bridge[J]. World Bridges，2006,（3）：35-37. in Chinese)
[7]肖海珠，梅新詠，高宗余，楊進.千米斜拉橋設計關鍵技術探討[J]. 橋梁建設,2006(S2):1-4.( XIAO Hai-zhu; MEI Xin-yong; GAO Zong-yu; YANG Jin. Study of Key Techniques for Design of Cable-Stayed Bridge with Span Longer Than 1000 Meters[J]. Bridge Construction,2006(S2):1-4.in Chinese)
[8]梁鵬．超大跨度斜拉橋幾何非線性及隨機模擬分析[D]．上海：同濟大學，2004. (LIANG Peng. Geometrical nonlinearity and Random simulation of super-long span cable-stayed bridge [D].Shanghai,2004.in Chinese)
[9]項海帆．高等橋梁結構理論[M]．北京：人民交通出版社，2001
[10]諶潤水，胡釗芳．公路橋梁荷載試驗[M]．北京：人民交通出版社，2003


一、參考文獻1（橋梁建設）
斜拉橋非線性靜力分析
Analysis OF Statical NonLINEAR BEHAVIOUR OF SPAN CABLE-STAYED BRIDGE
【作者】周上君；
【Author】Zhou Shangjun (Ministry of transportation highway planning and Design Institute)
【機構】交通部公路規劃設計院；
【刊名】橋梁建設 , Bridge Construction, 1982年 04期
【摘要】無摘要
二、參考文獻2
大跨度斜拉橋活載非線性研究
NonLINEAR BEHAVIOUR OF LONG SPAN CABLE-STAYED BRIDGE UNDER LIVE LOADING
【作者】 潘家英； 吳亮明； 高路彬；
【Author】 Pan Jiaying Wu Liangming Gao Lubin(China Academy of Railway Sciences)
【機構】 鐵道部科學研究院；
【刊名】土木工程學報,China Civil Engineering Journal, 編輯部郵箱 1993年 01期
【摘要】 本文采用數值分析方法研究了構件剛度及外荷等因素對斜拉橋非線性的影響,并對公路斜拉橋在成橋狀態下的活載非線性進行了全面的分析。分析中同時考慮了纜索垂度效應、梁柱效應及結構大位移效應,采用增量校正法求解非線性方程。文中所得之分析結果在該類橋梁的設計中具有實際參考價值。
【Abstract】 Nonlinear behaviour of cable-stayed bridges under live loading is studied by numerical method, in which cable sag effect and beam-column effect as well as large displacement effect are taken into consideration and a combined incremental and interactive approach is adopted for the solution of nonlinear equation. Illustrative examples are given to prove the feasibility and accuracy of the computed program. Influence on nonlinearity of cable-stayed bridge due to veriation of the member stiffnesses and applied loads are analysed and a thorough investgation of nonlinear behaviour for a cable-stayed highway bridge with concrete girders and a main span of 400m is also presented in this paper. The research results might be useful in engineering practice.
【關鍵詞】 大跨度斜拉橋； 非線性研究； 非線性方程； 公路斜拉橋； 活載； 梁柱效應； 位移效應； 成橋狀態； 數值分析方法； 纜索；

三、參考文獻3
斜拉橋活載幾何非線性分析
Geometrical Nonlinear Analysis of Long Span Cable-stayed Bridge under Live Load
【作者】 肖杰； 吳定?。?蘆建濱；
【Author】 Xiao Jie1, Wu Dingjun1, Lu Jianbin2 (1.Department of Bridge Engineering, Tongji University, Shanghai 200092, China;2.China Petroleum Pipeline Engineering Corpration,Tianjin 300280, China)
【機構】 同濟大學橋梁工程系； 中國石油天然氣管道工程有限公司天津分公司 上海200092； 上海200092； 天津300280；
【刊名】交通科技 , Transportation Science & Technology, 2007年 02期
【摘要】 介紹了斜拉橋的活載幾何非線性原理及方法,并對某座斜拉橋進行活載線性和幾何非線性計算,分析初始幾何剛度、拉索垂度效應以及大位移效應對幾何非線性的影響,分析了構件剛度及邊界約束條件對斜拉橋非線性的影響。分析表明,初始幾何剛度對斜拉橋的幾何非線性影響最為重要,當計入初始幾何剛度矩陣影響,按活載線性影響線加載法所得結果與幾何非線性方法結果基本相同。當初始幾何剛度不變,僅僅改變結構剛度及約束條件,對斜拉橋的幾何非線性影響非常小。
【Abstract】 The principle and methods for geometric nonlinear analysis of cable-stayed bridge are firstly introduced in this paper. Then based on linearity and nonlinearity theory, the live load influence is analyzed for a bridge, which includes the comparison of the influence between initial geometric stiffness, cable sag and large displacement. The analysis show that initial stiffness has a dominant effect on geometrical nonlinearity, and the results of reckoning in and not reckoning in the geometrical nonlinear factors are same. When initial stiffness keep constant, only changing stiffness and boundary conditions of the structure has little effect on geometric nonlinearity.
【關鍵詞】 斜拉橋； 活載； 幾何非線性； 初始幾何剛度；
【Key words】 cable-stayed bridge； live load； geometrical nonlinear analysis； initial geometric stiffness；

四、參考文獻4
超大跨度斜拉橋活載幾何非線性分析
Geometrical Nonlinear Analysis under Live Load for Super Long Span Cable-stayed Bridges
【作者】 梁鵬； 秦建國； 袁衛軍；
【Author】 LIANG Peng~1,QIN Jian-guo~2,YUAN Wei-jun~3(1.Key Laboratory for Bridge and Tunnel of Shaanxi Province,Chang’an University,Shaanxi Xi’an 710064,China;2.The First Highway Survey & Design Institute of China,Shaanxi Xi’an 710064,China;3.Zhumadian Highway Planning Prospecting and Design Institute,Henan Zhumadian 463000,China)
【機構】 長安大學橋梁與隧道陜西省重點實驗室； 中交第一公路勘察設計研究院； 河南省駐馬店市公路規劃勘察設計院 陜西西安710064； 陜西西安710064； 河南駐馬店463000；
【刊名】公路交通科技,2006年第4期
【摘要】 進入超大跨度范圍后,斜拉橋幾何非線性問題更加突出。以主跨為1 088m的蘇通大橋為研究對象,采用線性理論、線性二階理論和非線性理論,分析幾何非線性對超大跨度斜拉橋活載效應的影響。研究表明,即使對超過1 000m的公路斜拉橋,采用線性二階理論(即只需考慮斜拉索彈性模量折減和恒載幾何剛度矩陣的影響)計算活載效應完全可以滿足工程要求。
【Abstract】 As cable-stayed bridge span increases,the effect of the geometrical nonlinearity becomes even more significant.based on linearity,deflection and nonlinearity theory,live load response is analyzed for Sutong Bridge whose main span reaches 1 088m.It is concluded that deflection theory(i.e.equivalent modulus of elasticity of cable stays and geometrical matrix of deadload state are taken into account)can satisfy the engineering requirement even for the highway bridges with main span exceeding(1 000m).
【關鍵詞】 斜拉橋； 超大跨度； 活載； 線性理論； 二階理論； 非線性理論；
【Key words】 Cable-stayed bridges； Super long span； Live load； Linear theory； 2~(nd)order theory； Nonlinear theory；

五、參考文獻5
非線性因素對超大跨度斜拉橋活載內力的影響
Influence of structural nonlinearities on Internal force of super-long span cable-stayed bridge under service stage
【作者】 張雪松； 梁鵬； 賈麗君； 肖汝誠；
【Author】 ZHANG Xue-song~(1,2), LIANG Peng~1, JIA Li-jun~1, XIAO Ru-cheng~1(1.Department of Bridge Engineering, Tongji University, Shanghai 200092, China; 2.School of civil Engineering & Architecture, Chongqing Jiaotong University, Chongqing 400074, China)
【機構】 同濟大學橋梁工程系； 同濟大學橋梁工程系 上海200092重慶交通學院土木建筑學院重慶400074； 上海200092；
【刊名】重慶交通學院學報. 2005，第1期
【摘要】 筆者研究了非線性因素對超大跨度斜拉橋使用階段內力的影響,分析中同時考慮了拉索垂度效應、P-Δ效應和大位移效應的影響.以一座主跨超千米的斜拉橋為例,給出了各控制截面內力的非線性影響系數,并提出了減小超大跨度斜拉橋非線性影響的措施.
【Abstract】In this paper influence of structural nonlinearities on internal force of super-long span Cable-Stayed Bridge under service stage is studied. The cable sag effect, the beam-column effect and the large displacement effect are taken into account in the study. based on the study of a cable-stayed bridge with a main span of more than 1000-meter-long, the nolinear influence factors of internal force at controlling sections are evaluated. Finally, the measures to reduce the influence of nonlinearities are presented.
【關鍵詞】 非線性； 超大跨度； 斜拉橋； 使用階段內力；
【Key words】 nonlinearity； super-long span； cable-stayed bridges； internal force under service stage；

六、參考文獻6
超大跨度斜拉橋非線性因素影響分析研究
Analysis and Study of Influence of Nonlinearities on Very Long Span Cable-Stayed Bridge
【作者】賈麗君; 滕小竹; 郭瑞; 張雪松; 肖汝誠;
【Author】JIA Li-jun; TENG Xiao-zhu; GUO Rui; ZHANG Xue-song; XIAO Ru-cheng（Department of Bridge Engineering; Tongji University; Shanghai 200092; China）;
【機構】同濟大學橋梁工程系;
【刊名】世界橋梁，2006年第3期
【摘要】對于超大跨度斜拉橋，在設計過程中必須考慮非線性因素對結構的影響。本文研究了千米級斜拉橋在施工階段和營運狀態的非線性效應，分析研究了非線性對斜拉橋受力與變形的影響，明確了非線性影響斜拉橋受力與變形的機理，并提出了減小超大跨度斜拉橋非線性影響的措施。
【Abstract】The influence of nonlinearities on very long span cable—stayed bridge structuremust be considered in the design．In this paper，the nonlinearity effect of a cable—stayed bridgewith span length over 1 000 m at both construction and operation stages is studied．The influenceof nonlinearities on the internal forces and deformation of the bridge iS analyzed．AS a result，themechanism of the influence on the internal forces and deformation of the very long span cable—stayed bridge is made clear，and measures for reducing the influence on the bridge are proposed．
【關鍵詞】斜拉橋; 超大跨度; 非線性分析;
【Key words】cable-stayed bridge; very long span; nonlinearity analysis

七、參考文獻7
千米斜拉橋設計關鍵技術探討
Study of Key Techniques for Design of Cable-Stayed Bridge with Span Longer Than 1000 Meters
【作者】肖海珠; 梅新詠; 高宗余; 楊進;
【英文作者】XIAO Hai-zhu; MEI Xin-yong; GAO Zong-yu; YANG Jin（China Zhongtie Major Bridge Reconnaissance & Design Institute Co.; Ltd.; Wuhan 430050; China）;
【機構】中鐵大橋勘測設計院有限公司;
【刊名】橋梁建設 , Bridge Construction, 2006年 S2期
【摘要】對千米級大跨度斜拉橋的結構體系及關鍵構件設計、結構的幾何非線性分析、穩定分析、動力分析以及車橋動力相互作用進行初步探討。
【Abstract】This paper conducts a preliminary study of the structural system and critical component design of the long span cable-stayed bridge with span longer than 1 000 meters and also of the geometric nonlinearity analysis,stability analysis,dynamic analysis,and vehicle and bridge dynamic interactions of the structure of the bridge.
【關鍵詞】長跨橋; 斜拉橋; 幾何非線性; 靜力穩定; 車橋耦合共振;
【Key words】long span bridge; cable-stayed bridge; geometric nonlinearity; static stability; vehicle and bridge coupling vibration;
